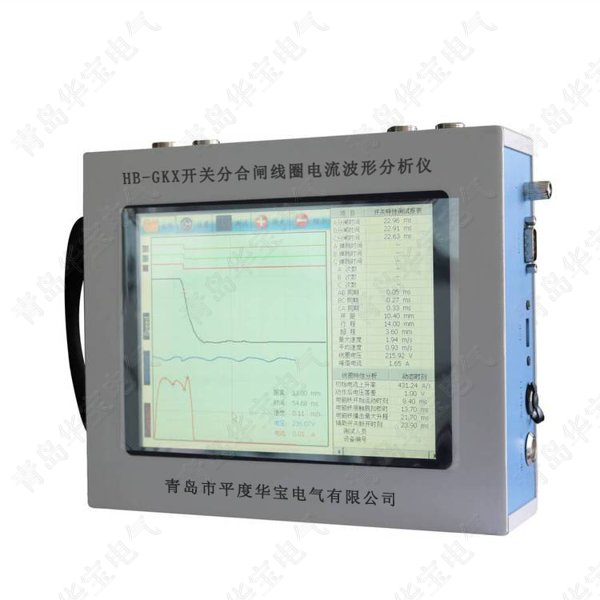

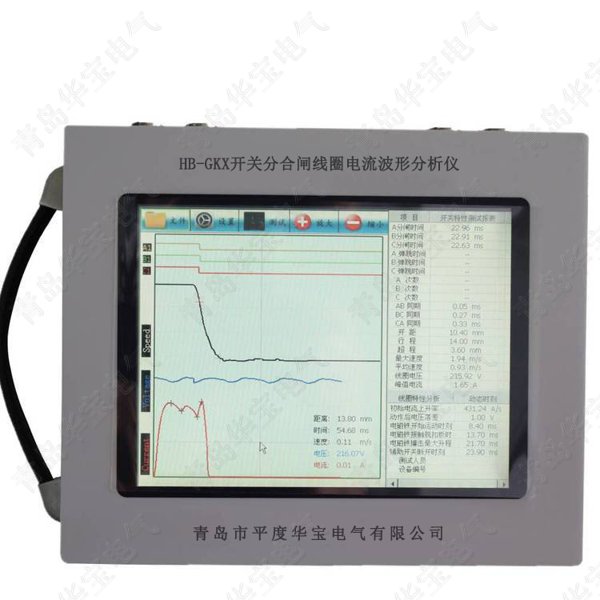

断路器分合闸线圈电流波形分析仪 高压开关动特性带电分析仪 开关设备分合闸线圈电流波形分析仪HB-GKX



产品简介

----------------------------------------------------------------------

断路器分合闸线圈电流波形分析仪 高压开关动特性带电分析仪 开关设备分合闸线圈电流波形分析仪
HB-GKX高压开关动特性带电分析仪是专用于断路器机构状态监测的装置,也可用于带电开关设备分合闸线圈电流波形的分析。根据DL/T 846.3-2004、GDW11366-2014标准,断路器在运行中,通过断路器分(或合)闸线圈的电流、电压、时间、速度等波形曲线图谱分析,对断路器操作机构的状态做出诊断,如:机构卡涩、油脂固化凝结、分/合闸线圈状态、辅助点失效、蓄电池稳定、合(分)闸时间、三相不同期性等。
HB-GKX,手微186+5322+5978,QQ1123+134968
技术特点:
1、本仪器为工控机,主板基于CortexTM-A8,主频1GHZ,闪存
1GB,开机速度快仅需16秒。
2、进口8.4寸彩色触摸屏,windows操作系统,人性化操作界
面直观,便于现场操作人员使用。
3、存储容量大,可保存30000组数据。
4、可对分合闸线圈电流波形进行分析,支持中英文输入。
5、配备U盘接口,直接把数据保存到U盘,传到计算机,也可以
在计算机中建立数据库(如变电站名、线路名称、断路器名称),拷入仪器中。
6、内置大容量锂电池,待机时间长达20小时。
7、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真
空开关、油开关,开关动作一次,得到所有数据及图形。
8、建立标准数据库,通过标准数据和刚测量出来的同类型断路器
数据进自动分析比对,判断是否合格,及时发现问题。
9、电机储能测试,测量出电机储能时间和电流。
10、专业数据管理软件,通过建立的变电站名和线路名称,将测
试数据保存到指定处,方便后期管理,历史数据比对,查询。
技术参数:
1、时间测量:等待信号时间0~20S,线圈、断口采集时间0~299ms,分辨率0.01ms,精度:0.1%±2个字;
2、电流测量:0.01-60A,检测精度±5%,最小检测值±100mA;
3、电压测量:DC10-300V,检测精度±5%,最小检测值±50mA;
4、速度测量:速度及行程测量:
刚分、刚合速度,分、合闸瞬时速度,分、合闸最大速度及平
均速度;
总行程、开距、超程、过冲行程、返弹行程;
5、测速范围:
0.1mm传感器 0.01~15.00m/s;
360°角度传感器 1周波/ 0.25°,0.01~20.00m/s;
6、传感器测量范围:
直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm。(选配)
直线传感器:300mm,测量范围:0-300mm,分辨率:0.1mm。(选配)
360线传感器:360о,测量范围:0-999mm,分辨率:0.25о。
7、仪器电源:DC12V(请使用专用适配器充电),如使用时间超过两小时,请当天进行补充电量,如果三个月未内使用,也请进行补充电量,充电时间不小于5小时,不大于8小时。
8、主机体积:260*220*70mm
9、使用环境:-20℃~+50℃,相对湿度:≤90%。
供应:断路器分合闸线圈电流波形分析仪 高压开关动特性分析仪 开关设备分合闸线圈电流波形分析仪
