HB-GRC高压电器设备无线电干扰测试系统是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据GB11604-2015 高压电器设备无线电干扰测试方法研制生产的适用于交流高压开关电器、交流高压变压器、电压互感器、电流互感器、耦合电容器、 避雷器、绝缘子及金具等高压电器设备的无线电干扰测试。

HB-GRC 电微186+5322+5978，通讯：1123134968

一、主要特点

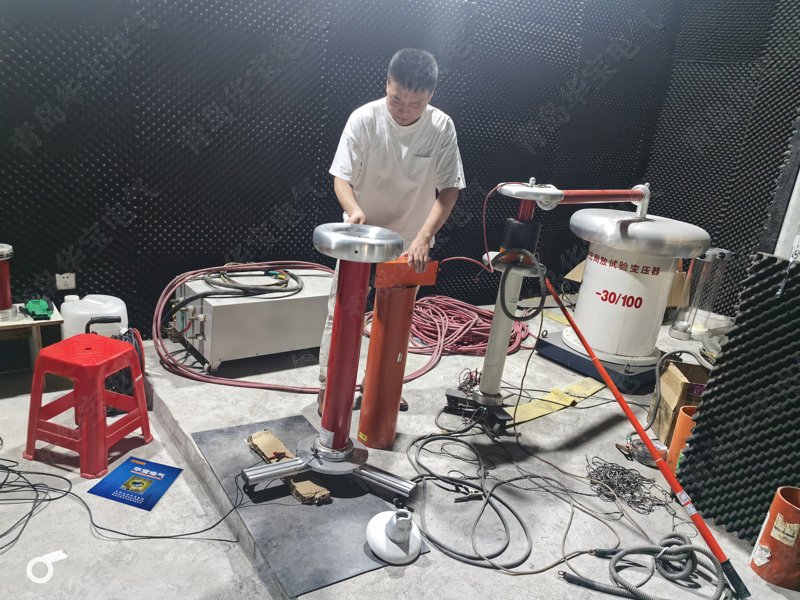

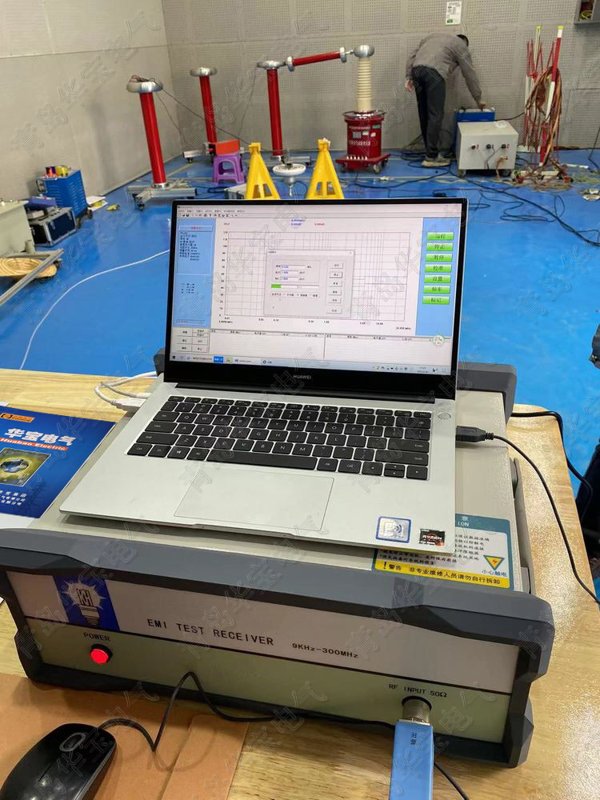

1、无线电干扰测量系统(EMI干扰场强测试接收机)主要设计用于测量频率范围为150KHz～30MHz的干扰场强或正弦信号场强，还可用来测量上述频段范围内信号源在50Ω负载上的终端电压。

2、仪器也能作其它无线电测量，如对上述频段范围内的谐波分析、漏场等。

3、仪器的检波电路有两种可变换的时间常数，即准峰值与平均值。表头指示有＋5dB～－6dB的刻度、仪器面板上备有电平记录仪插座，用以连接电平记录仪，对被测信号做连续记录。

4、仪器还备有中频输出插座，其频率为465KHz，幅度为90dB(50Ω)。

5、仪器还备有外接直流电源输入插座，可进行野外测试。

6、仪器的输入阻抗额定值为50Ω，它所测得的电压是外电路在50Ω负载上的终端电压。

7、仪器的频率、衰减器数值均由LCD液晶显示器显示。采用锁相环路频率合成。由微处理器对内部电路控制，使操作大为简便。

二、执行标准

JB/T 3567-1999 高压绝缘子无线电干扰试验方法

GB11604-2015 高压电器设备无线电干扰试验方法及测试系统

GB/T24623-2009 高压绝缘子无线电干扰试验

仪器的使用条件

三、仪器使用环境条件

                   基准条件            额定条件

(1)环境温度        20±5℃             0～40℃

(2)相对湿度        (45～75)％RH        40℃(20～90)％RH

(3)大气压          86～106KPa          86～106KPa

(4)交流供电电压    220V±2％           220V±10％

(5)交流供电频率    50Hz±1％           50Hz±5％

四、测试方法

1、测试原理

①、测试原理，略

②、试品CX所产生的无线电干扰电流 IR通过Z8和R构成回路。阻塞阻抗Z1 用于阻止试验电压电源端和试品 CX之间的射频电流流通。理想状态下，Z1在测试频率时阻抗无穷大，Z2阻抗为零。

③、检测阻抗R等于试品CX运行时的无线电干扰的负载阻抗，即架空输电线的波阻抗。R规定为300Ω。

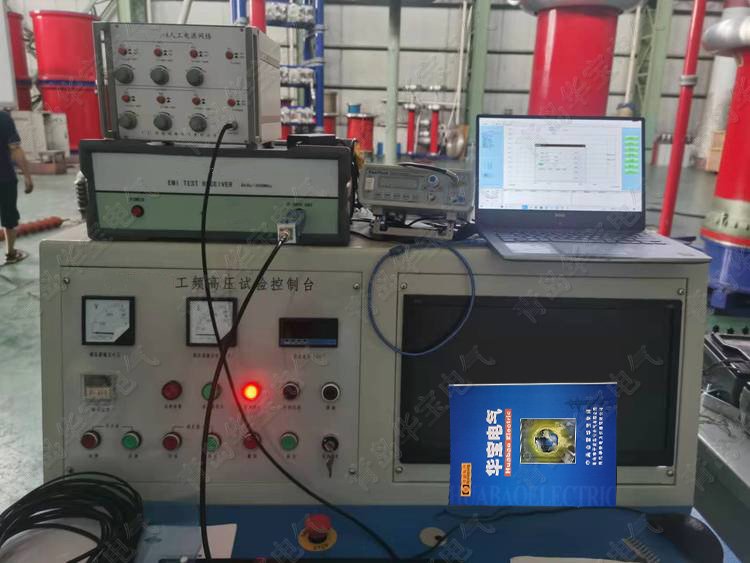

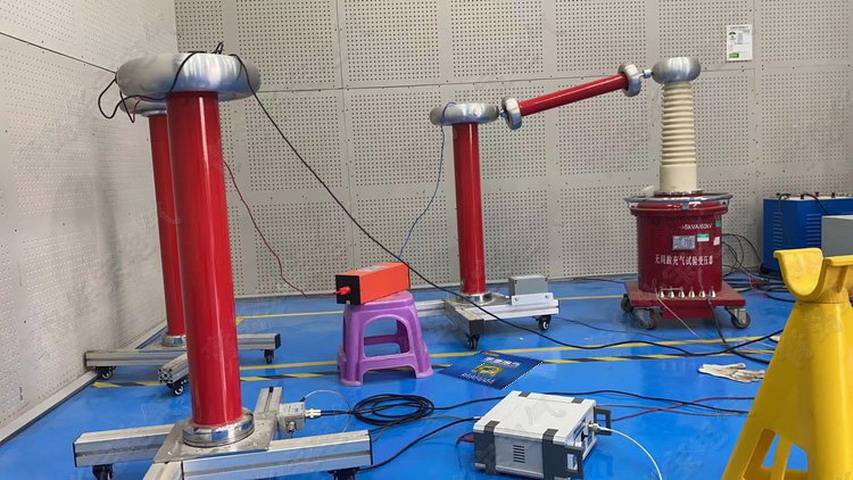

2、测试回路

①、根据测试原理图，标准测试回路采用图二/二所示接线方式。也允许采用经过校正的稍有改变的其他等效回路。

②、测试回路中符号说明和相应技术要求

（1）高压试验变压器B所提供的交流试验电压，应满足GB311.3—83《高电压试验技术第二部分试验程序》的规定。

（2）阻塞阻抗L1、C1，在测试频率上呈现高阻抗。对300Ω负载至少能提供35dB的衰减。

    测试回路布置，应使阻塞阻抗L1、C1尽可能接近测试回路的高频部分。阻塞阻抗L1、C1的调谐，可将高频信号发生器并联到试验变压器B的高压端对地之间，并在高频信号发生器送出测试频率信号的情况下，调整阻塞阻抗的可变电容C1，使干扰测量仪器上得到最低读数。阻塞阻抗的衰减值，可由接入和短接阻塞阻抗的方法求得（保持高频信号发生器送出的信号强度不变）。在测量仪器上分别得到两次读数，其差值即为阻塞阻抗的衰减值。使用基准测量频率时，L1的电感值约为200μH，C1的电容量可变，最大电容值为600pF。

（3）耦合串联谐振回路L2、C2，电容C2应能耐受试品最大交流试验电压，并且自身不产生无线电干扰。

 也可采用耦合电容C3代替耦合串联谐振回路L2、C2。上述两种情况，都应保证L2、C2（或C3）与300Ω串联之后，在测试频率上其合成阻抗值为300±40Ω，相角位移不大于20o。

（4）匹配电阻R1，为了清除测量回路内的射频信号反射，R1的阻值应等于测量电缆波阻抗和测量仪器的输入阻抗Rm。

（5）串联电阻R2，应满足试品CX的无线电干扰负载阻抗为300Ω的要求，R2=300-0.5R1。

（6）电感L3对工频电流提供一个低阻抗的通路。为减小测量误差，在测试频率上L3的电感值不应小于1mH。

（7）过电压保护放电管G。由于安全的原因，G的工频放电电压不应高于500V，通常可选用充气型过电压保护放电管。

（8）测量仪器M为外差式无线电干扰电压测量仪器，应满足GB6113—85《电磁干扰测量仪》的要求。
