变比电桥检定装置 变压器变比测试仪校验仪 变压器变比测试仪校验装置

变比组别测试仪检定装置

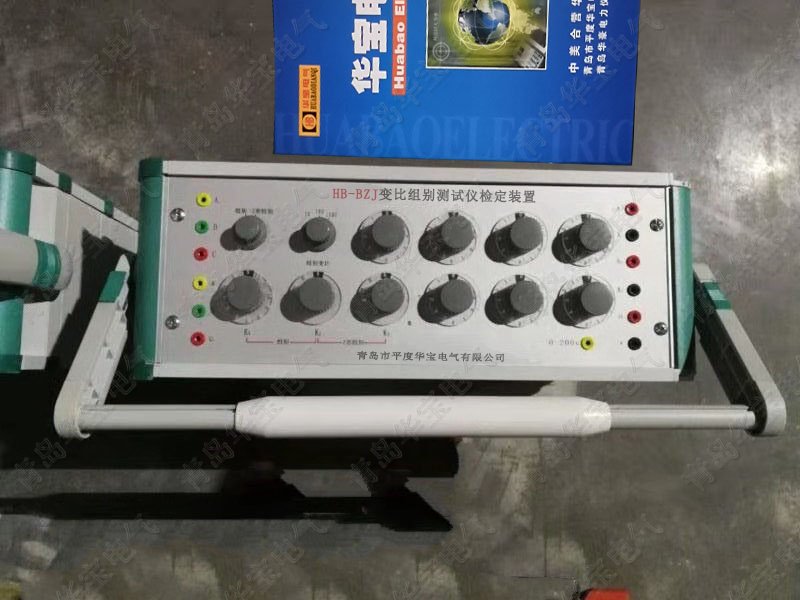

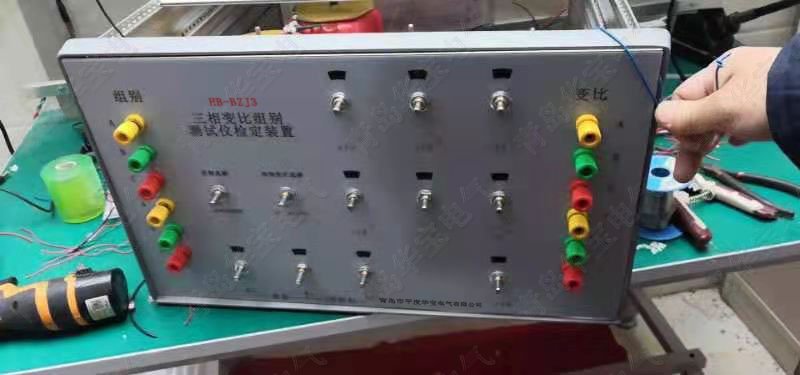

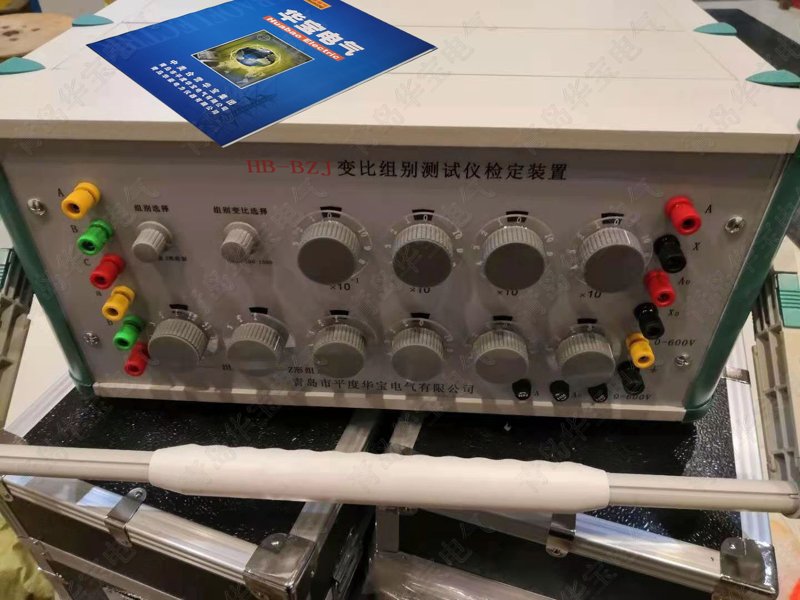

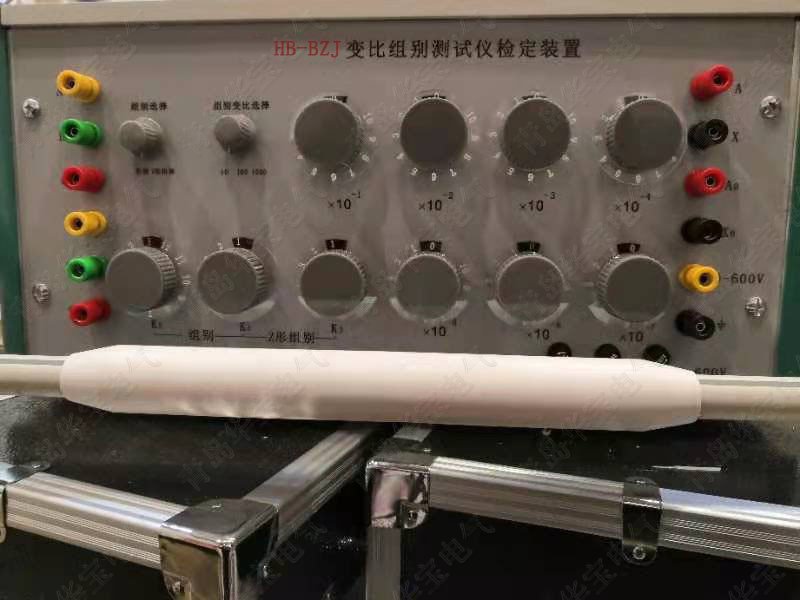

HB-BZJ变比电桥检定装置是青岛市平度华宝电气有限公司研制生产的主要用来检定各种变压比电桥，既可单相三相检定其误差又可检定其连接组别。该设备准确度高，设计变比测试范围广，适用于检定各种变压比电桥。另外该设备还可以用来作为高精度感应分压器来使用。在检定变压比电桥误差时，单相检定不能完全反映各开关内部连线是否正确，IEC74-4文件要求（变压比电桥检定规程也将规定），电桥在检定误差后，还必须用各种连接方式的实际三相变压器进行检定。因此，装置中设计有三相组合电压互感器，该仪器由三台精密电压互感器组成，通过开关切换成各种接线方式的实际三相变压器，并有多个变比。该设备准确度高，体积小，重量轻，使用方便。

HB-BZJ 186+5322+5978 QQ1123+134968

技术数据

1、准确等级： 0.001级

2、额定输入电压： 0-600V。

3、输出电压： 0～555.55555V(或0～50V)

4、额定频率： 50Hz

5、设计变比测试范围：1～10000

6、绝缘强度：2.5KV耐压3分钟，绝缘电阻≥50MΩ

7、连接组别：Y/Y0、Y/Y6、D/D0、D/D6、Y/D11、Y/D5、D/Y11、D/Y5

使用时注意事项

1. 在单相状态下检定变压比电桥的变比误差时，只使用检定装置的分压器部分即可。分压器的输入电压端钮为A、X，最大输入电压为600V，输出电压端钮为a、x,调节输出电压即可得到不同的变压比。

2.在三相状态下检定变压比电桥的连接组别时，一次电压端钮为A、B、C,二次电压端钮为a、b、c,调节组别开关组合，即可得到不同的连接组别.

3.当该设备作为感应分压器用来检测某些特殊电压比的高压电压互感器时，需配合常规的标准电压互感器来检定（详细的使用方法详见下述说明）。

4.接线时，应注意极性及接地点，并保持接触良好。

5.感应分压器的转换开关在使用过程中，请勿过度用力切换，以免造成开关的损坏。

6.在通电时，严禁二次短路，每次接线或转换开关改变电压比时必须断电进行。

7.在运输和存储时，应防止风吹，雨淋，倒置及颠震。

8.为了设备的使用安全，该仪器在使用时，其输入端的电压最高请不要超过额定电压的1.5倍。

9、有单相及三相两种规格，具体价格根据要求而定。
