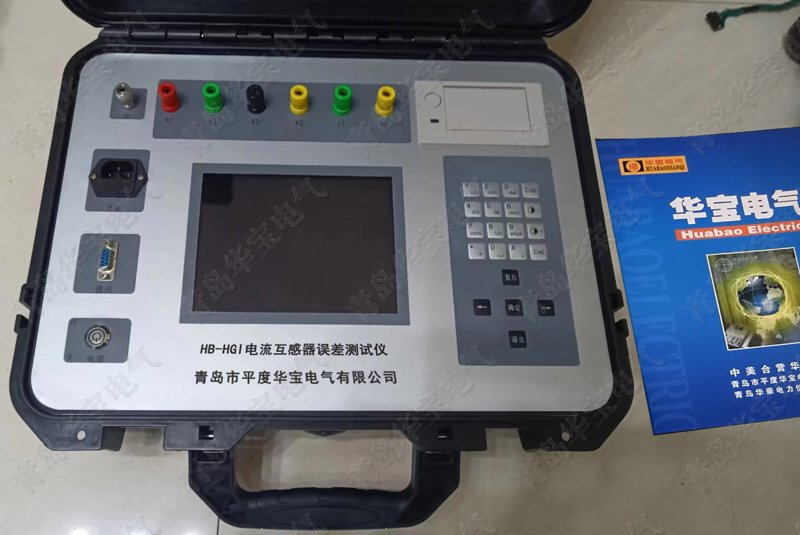

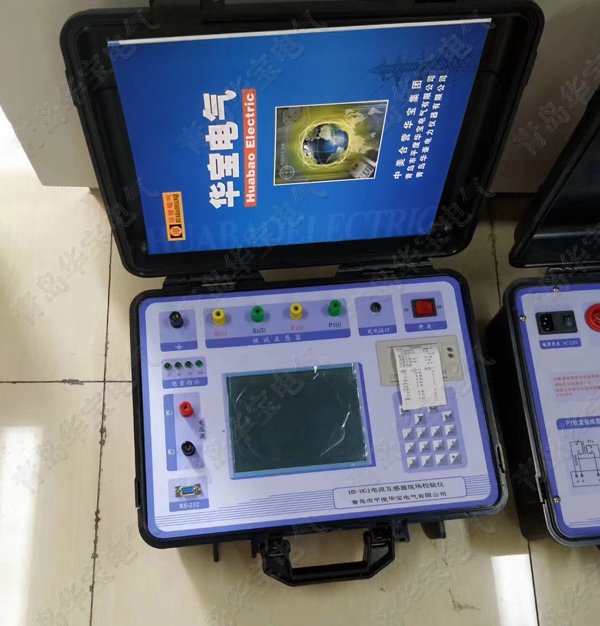

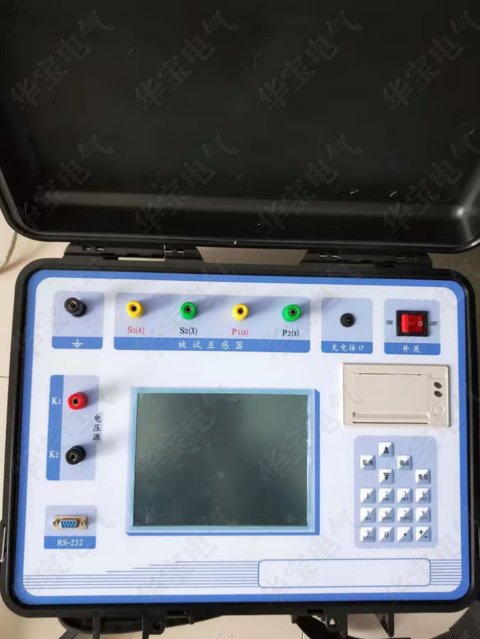

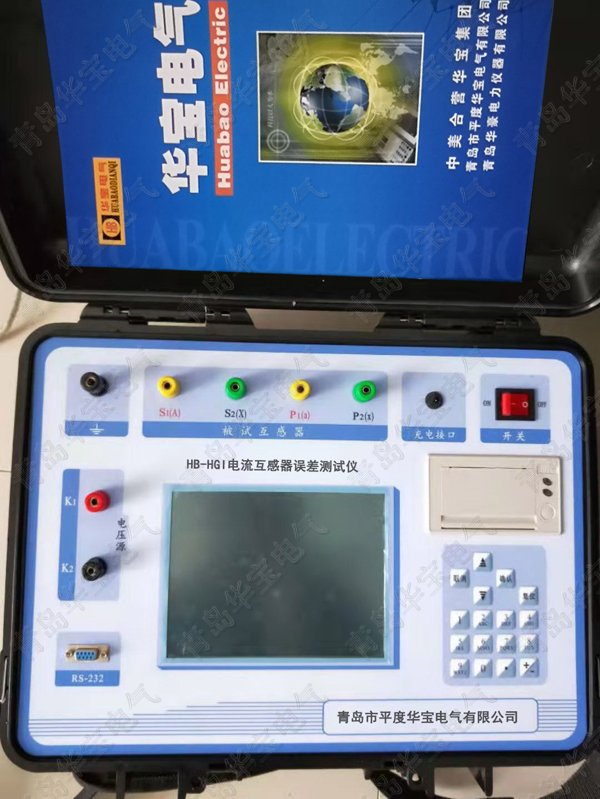

电流互感器误差测试仪 电流互感器现场校验仪 便携式CT现场检测仪HB-HGI

  • 咨询热线:18653225978

    产品详情

电流互感器误差测试仪 电流互感器现场校验仪 便携式CT现场检测仪HB-HGI



产品简介

----------------------------------------------------------------------


电流互感器误差测试仪 电流互感器现场校验仪 便携式CT现场检测仪 高精度CT标准器 智能型电流互感器校准仪 电流互感器现场检定装置 程控电力CT校验装置
  发电厂与变电站的高压大电流电能计量装置,以及大用户的电能计量装置,关系到发电、送电、供电及用户多方的利益。为保证计量准确,必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。青岛华至宝电气有限公司(青岛市平度华宝电气有限公司)研制生产的HB-HGI电流互感器现场校验仪是以高端测试技术,大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题,同时该产品性能可靠、功能强大。
HB-HGI 手微186+5322+5978,QQ1123+134968
HB-HGI电流互感器现场校验仪同时具有递推法测量电流互感器误差、电位差法测量电压互感器误差功能于一身,方便现场开展计量装置现场检定工作。
HB-HGI电流互感器现场校验仪现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。
HB-HGI电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器,其准确度可以达到0.05级,准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。
1、采用接近工频的异频功率电源测试,防止现场工频电磁辐射和串联干扰。
2、测量范围宽,可以至5A/5A~25000A/5A或5A/1A~5000A/1A。
3、具有电流互感器变比、二次绕组内阻测试功能。
4、采用640×480高分辨率大屏幕液晶显示,具有人性化的界面及操作设计,使用触摸屏辅助操作,使操作变的更加方便、快捷。
5、采用精准的软件算法,测量数据的准确性进一步提高。
6、具有智能判断外接线状况,提示接线错误、变比、极性错误等。
7、自动对测试数据进行化整,并判断是否超差,超差数据使用反黑框显示,对互感器的数据特性显示直观明了。
8、直接出具现场检定结论,判定合格或不合格。
9、大规模存贮器可存储现场测试数据多达1000条。
10、带有打印机,可以现场打印测试数据。
11、采用工程塑料模具机箱防震、防压,保障现场操作人员的安全和设备安全。
12、主要性能技术指标
1)电流互感器误差测量部分
①整机准确度:被测电流互感器误差限值的1/3
②测试范围:5A/5A~25000A/5A或25A/1A~5000A/1A
二次电流为5A的互感器额定一次电流范围,使用等安匝法测试电流互感器,例如:需测试8000A/5A的互感器,请您将仪器配套的测试线将被测电流互感器穿心两匝,然后仪器中电流互感器测试界面中的一次电流输为4000即可。此种测试方法不影响互感器测试数据的有效性。
③被测电流互感器工作范围: 1%~120%
④二次负荷:2.5VA~300VA 、COSφ=0.1~1.0
⑤被检电流互感器准确度范围:1.0、0.5、0.5S、0.2及0.2S
⑥电阻、导纳测量误差≤5.0%
测量范围: R: 0.00Ω~20.0Ω
     Y:  0.000mS~100.0mS
2)电压互感器校验仪部分
①基本误差:
同相分量:X=(X×2%+Y×2%2个字)
    Y=(X×2%+Y×2%5个字)
      “X”、“Y”——仪器的显示值
      “5个字”——仪器的量化误差
百分表:  1级 。
测量范围: f:  0.0000%~200.0%
            δ: 0.000′~999.9′
②额定工作电压:100/3V、100/V、100V
③被测电压互感器工作范围: 20%~120%
3、仪器消耗功率:20VA
4、仪器准确度等级:0.05S级
5、最大外形尺寸(cm):L46W35H13.5
6、重量(kg):10.0
