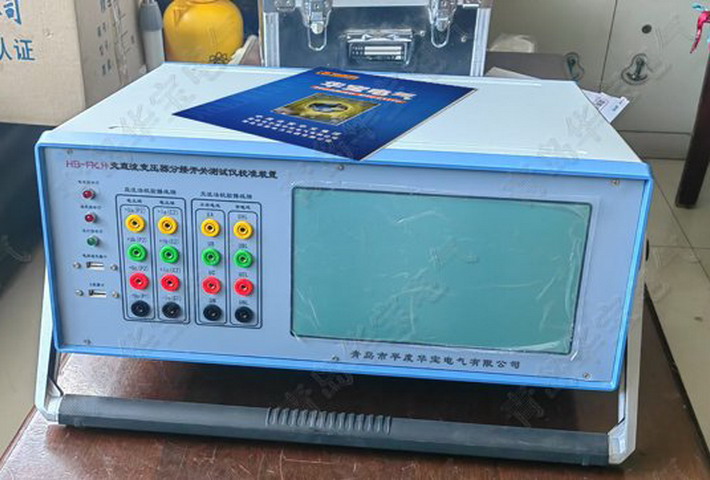

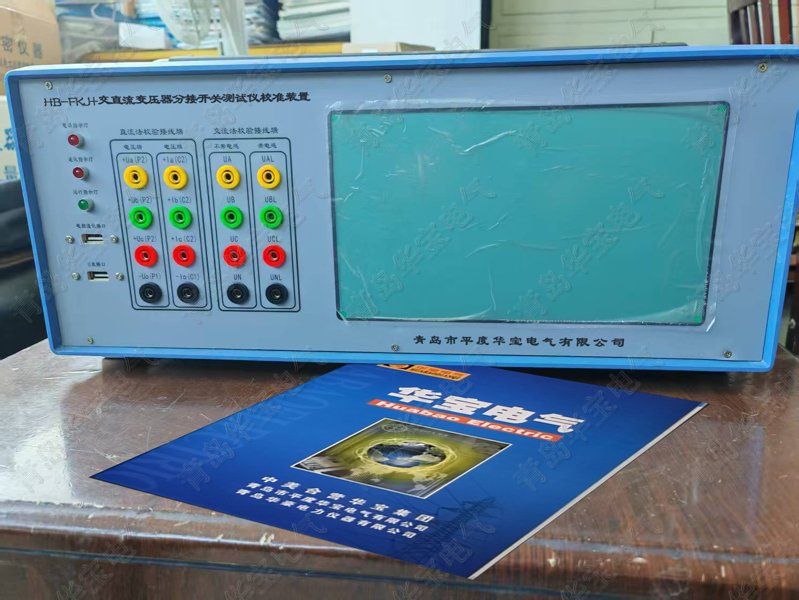

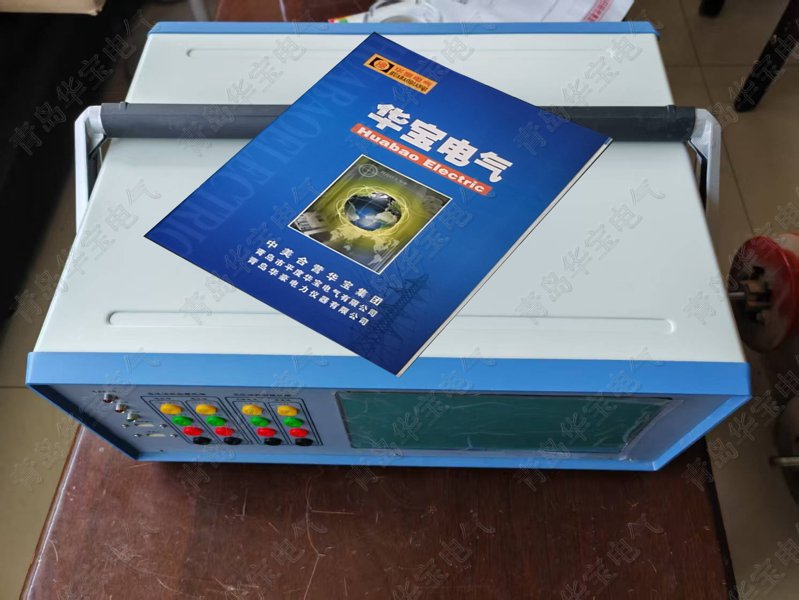

  HB-FKJ++有载分接开关校验装置是按照中华人民共和国国家计量技术规范《变压器有载分接开关测试仪校准规范》标准要求设计出的最新校验装置。

  近10多年来，各电力检修试验公司按照中华人民共和国电力行业标准《DL/T 596-2021电力设备预防性试验规程》要求，依据中华人民共和国电力行业标准《DL/T265-2012变压器有载开关现场试验导则》，使用不同型号的“变压器有载开关测试仪”，针对变压器有载调压装置的过渡电阻、过渡时间、动作顺序等参数进行检测。存在的问题由于以前没有专用的校准规范及校验装置，没有办法对“变压器有载开关测试仪”定期送检。

  2024年发布中华人民共和国国家计量技术规范《变压器有载分接开关测试仪校准规范》，该标准规范了校准“变压器有载开关测试仪”的方法及技术指标。我公司在研制生产变压器有载开关测试仪技术领域积累了10多年经验，并参与了该项标准的起草工作，研制出的HB-FKJ++变压器有载开关测试仪交/直流法校验装置，技术属行业内领先，填补了国内外市场空白。

  HB-FKJ++ 手微186+5322+5978，QQ1123+134968

一、HB-FKJ++交直流一体机功能、特点：

1、校验装置可对有载分接开关测试仪的过渡电阻、过渡时间的测量功能进行校验。本装置有三相过渡过程模拟通道，可以在模拟标准电阻值（过渡电阻）的同时模拟出电阻变化时间（过渡时间），其中模拟过渡过程的两个主要参量（阻值和时间）均可方便溯源。

2、校验装置可对有载分接开关测试仪的三相同期性测量功能进行校验。装置具有A、B、C三相相互电气隔离的模拟通道，可以同步模拟出三相过渡过程。

3、需要注意的是，本装置主要适用于基于恒流源测试方法的有载分接开关测试仪；且使用本校验装置模拟过渡电阻、过渡时间等功能时，用户需要首先分清被试仪器的恒流源电流方向，具体注意事项见后续说明。

4、校验装置分为上位机和下位机两大部分，两部分通过USB接口通信。上位机以PC机人机交互方式给用户提供友好的控制界面，用于选择校验的内容、方式、参数等；下位机是响应上位机各种命令参数、实施校验工作的具体部件。

5、下位机处理器采用先进的高速单片机，数据处理速度快，性能稳定，控制功能丰富，能够快速、实时的响应上位机指令；下位机在核心功能的实现上采用了高精度低温漂无感精密电阻、高速大功率开关管、多路电气隔离、多量程交直流信号测量等诸多精密元器件和核心设计方案，软硬件的设计思路新颖，针对性强，能对目前市场上基于恒流源测试方案的有载分接开关测试仪进行校验。

6、技术指标

使用环境：

温    度：10℃～30℃

相对湿度：<80%（25℃）

海拨高度：<2500m

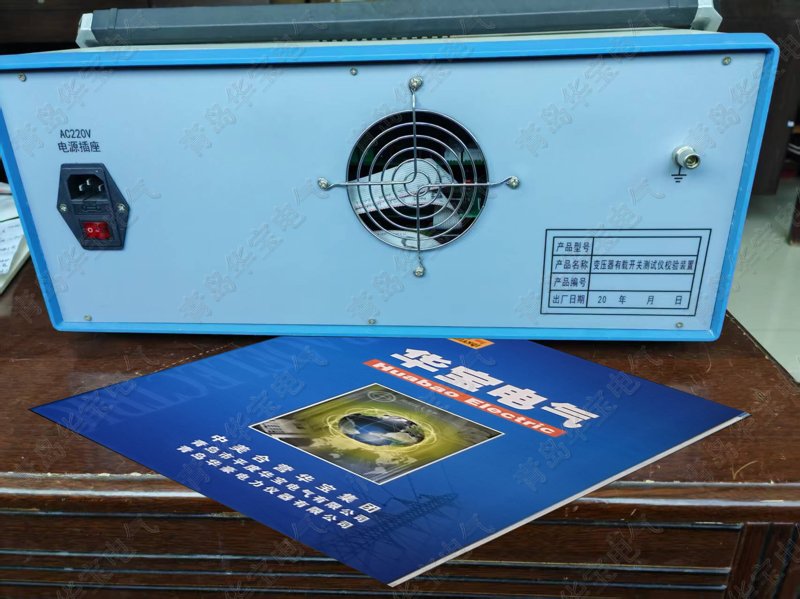

电    源：AC220V/50Hz

二、主要参数：

直流过渡电阻范围：

2.0A(当过渡电阻在0.0Ω～5.0Ω之间)

1.0A(当过渡电阻在0.0Ω～10Ω之间)

0.5A(当过渡电阻在0.0Ω～20Ω之间)

0.3A(当过渡电阻在0.0Ω～50Ω之间)

0.2A(当过渡电阻在0.0Ω～100Ω之间)

直流过渡电阻最大允许误差（A相）：±(0.2%读数+10mΩ)

直流过渡电阻最大允许误差（B、C相）：±(0.5%读数+20mΩ)

标准电阻设置细度：

0.0、0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1.0、2.0、3.0、4.0、5.0、6.0、7.0、8.0、9.0、10.0、20.0、30.0、40.0、50.0、60.0、70.0、80.0、90.0、100.0（Ω）

直流单段过渡时间范围：0.1ms～1000ms～60S

直流总过渡时间范围：0.1ms～360s（即1～250个周期单段过渡时间）

直流过渡时间最大允许误差：±（0.1%读数+10us）

直流额定电流：2A(当过渡电阻在0.1Ω～10Ω之间)

  1A(当过渡电阻在0.1Ω～40Ω之间)

交流过渡电阻范围：6kΩ～10kΩ

交流过渡电阻最大允许误差：±1%读数

交流单段过渡时间范围：0.1ms～1000ms

交流总过渡时间范围：0.1ms～250s（即1～250个周期单段过渡时间）

交流过渡时间最大允许误差：±（0.1%读数+100us）

最大允许加载交流电压：500VAC

三、工作原理

  该校验装置设计有3个校验模块单元：模拟交流过渡波形单元、模拟直流过渡波形单元、输出直流标准电阻单元。测试方法有直流法和交流法，直流法电路由恒阻阵列模块组成，交流法电路由电阻、电感负载阵列模块组成；单片机电路经光电隔离，控制电路转换动作，达到输出直流标准电阻值，输出模拟直流过渡波形，输出模拟交流过渡波形。

  校验过程简单，由校准人员按照被校验设备的测试功能及测试范围，选择相应的校验单元，在该单元界面中设置相关标准参数生成模拟过度波形，点击【启动】测试，被校验设备便能捕捉到过度波形（含电阻、时间参数），再将被校验设备检测出的电阻、时间参数输入到该校验装置中，该校验装置自动生成校准报告。

  该校验装置可以模拟有载分接开关在带绕组、或不带绕组两种状态下校验，全面验证被校验设备在实验室测试及模拟现场测试性能指标。
